S90 - レポート

リモコンドアロックのリモコンキーとイモビラーザーエンジンキーをキーホルダーごと無くしてしまったため、リモコンドアロック本体を同じツーフィットの後継機46-1660に機種変更しました。 （2016.4.30）

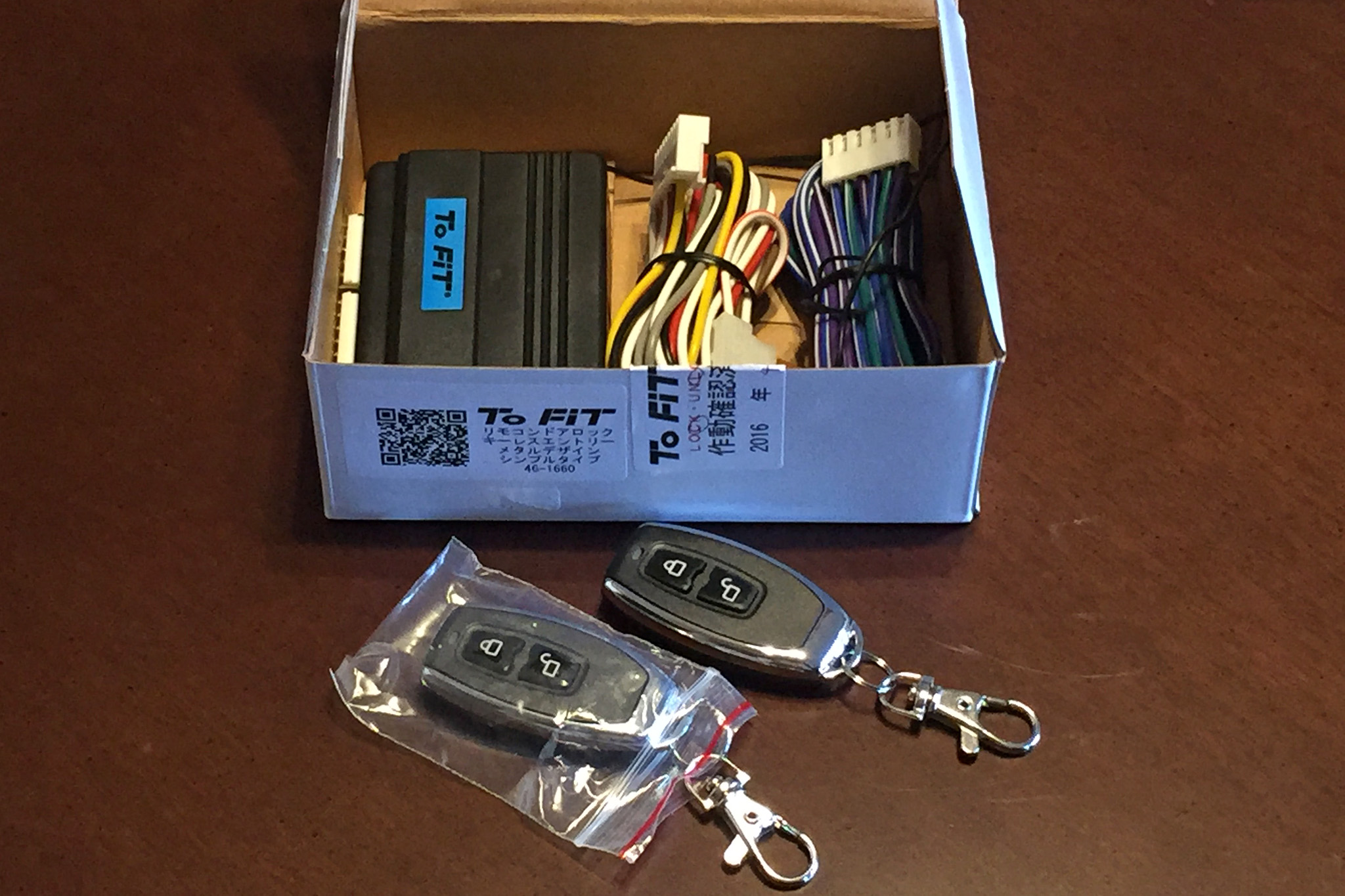

ツーフィット46-1660 リモコン2個付きで11,000円（税、送料込み）ほどとかなり安くなっていました。リモコンは今風なデザインで使いやすいボタン配列になりました。

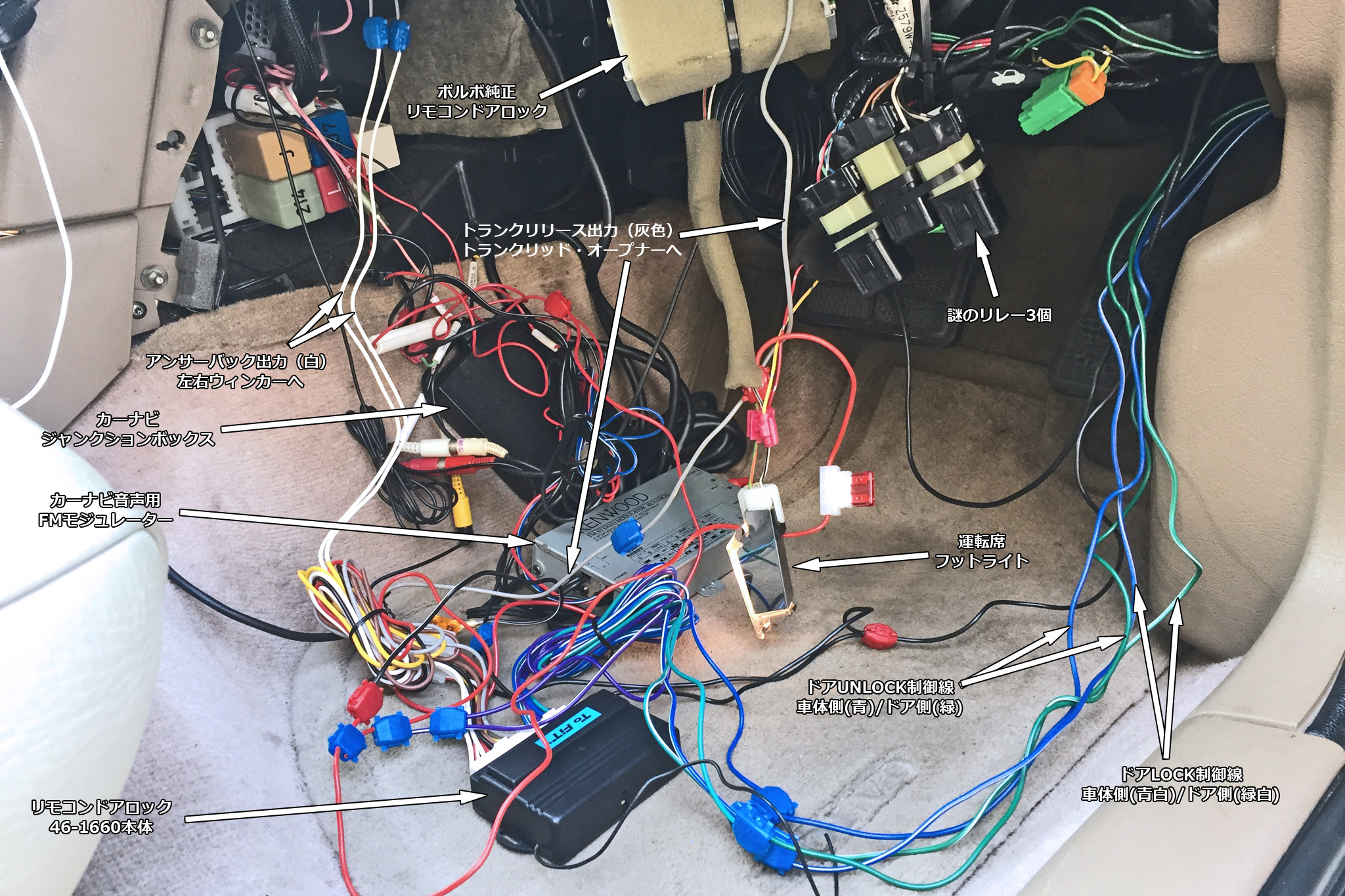

ドアロック本体の配線 これまで使っていた46-1877の後継機なので、ハーネスの形が異なるだけで配線コードカラーは同じになっている。したがって同じ色の線同士を結線するだけで完了。写真のブルーの結線コネクターが今回結線した部分。 46-1660では新たにドアオープンボタンの長押しでトランクリッドが開錠できるようになった。 なお、写真にはカーナビのジャンクションボックスと、カーナビの音楽再生のためのFMモジュレーターが写っているが、2016/5/5帰省時の帰途、関越道の速度警告用の不整路面通過時にカーナビがダッシュボードから落下して故障。そのまま廃棄したため6/2撤去。とてもすっきりした。

従来機よりリモコン範囲が短い 付属していたリモコン2個のうち1つを設置作業中に無くしたため、スペアリモコンを注文。本体とのカップリング（登録）は自分でできるとのことで説明書通りに登録作業を試みたもののどうしても本体がラーニングモードにならないため、メーカーに作業を依頼しました。依頼する際、電波の飛距離が従来機より短いようだと添え書きしました。

アンテナ線を延長してくれた メーカーからの修理明細書には、リモコン範囲は電波法の改正により短くなりましたとあり、親切にもアンテナ線の長さがほぼ2倍の約80cmに延長されていました。というわけでアンテナ線を外に出して、受信環境を改善することにしました。

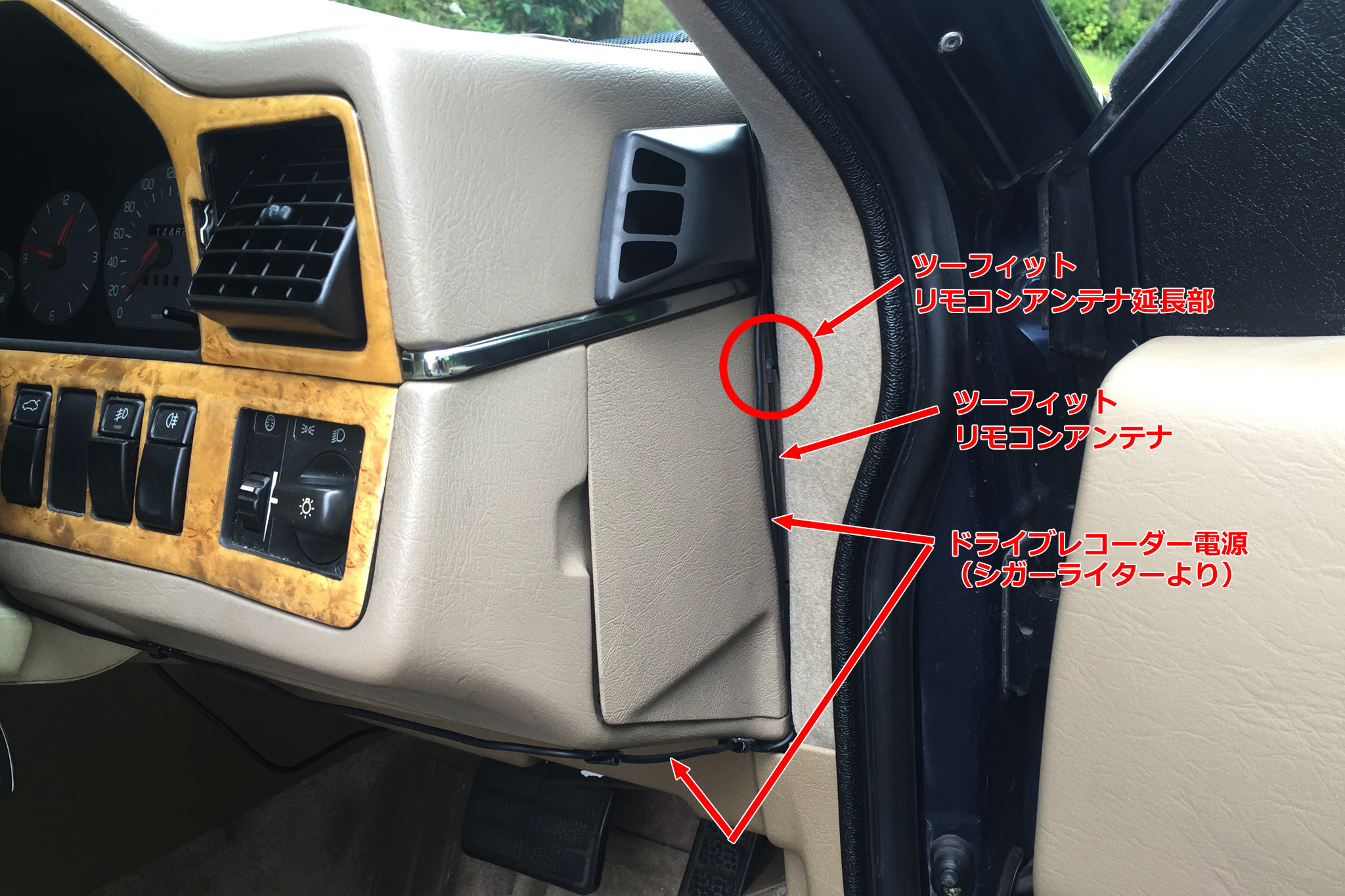

チケットホルダーを利用 アンテナ線はヒューズボックスの横から出し、そのままフロントウィンドウのチケットホルダーに挟んで上まで伸ばしました。これによりリモコン範囲はインダッシュ時約10mだったのが、20m程まで改善しました。従来機はインダッシュで約50mありました。スペアリモコンの購入は無駄でしたがアンテナ線の延長がおまけとなりました。

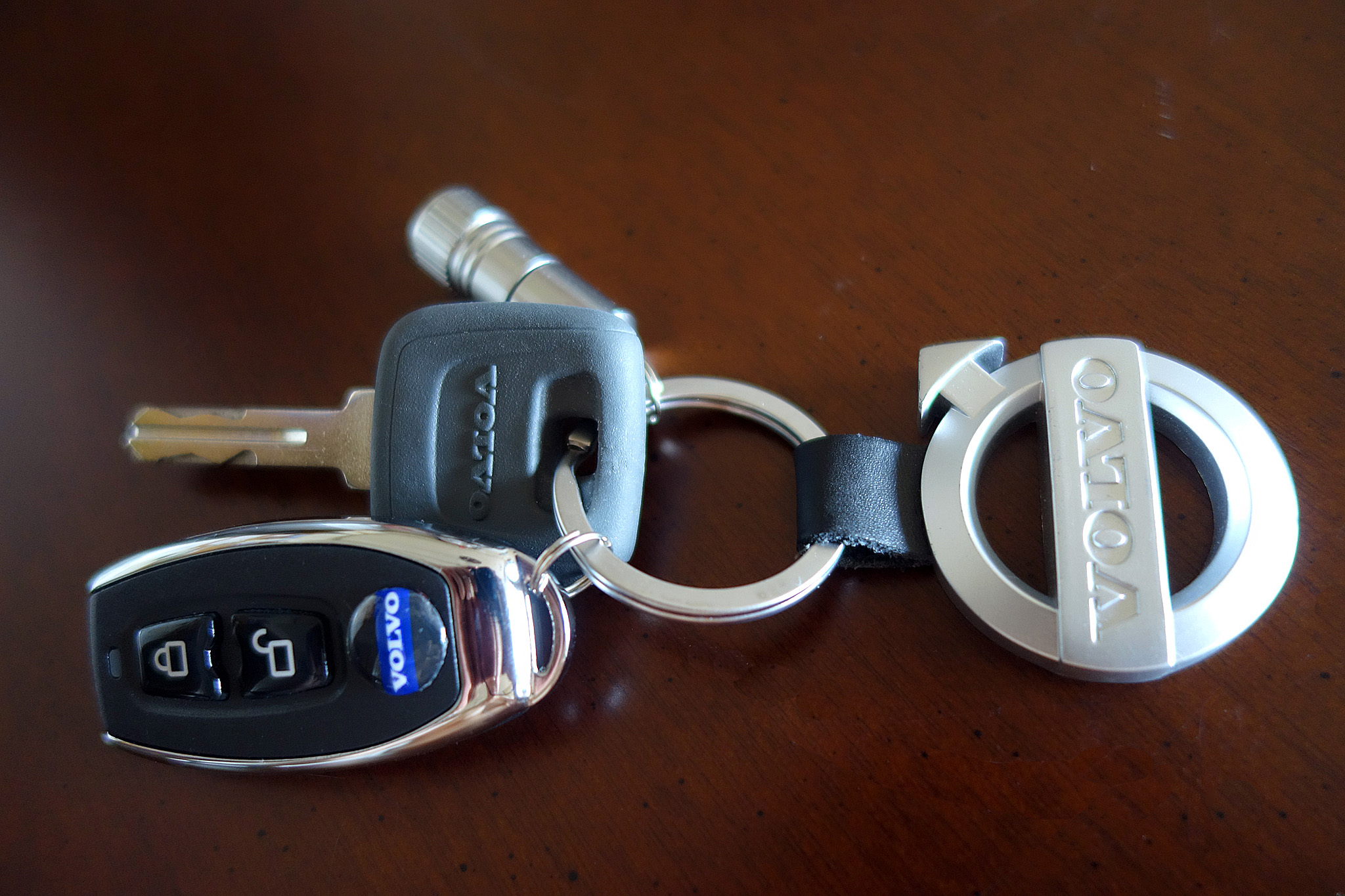

新しいキーホルダーと共に キーホルダー一式を無くしてしまったため、イモビライザーキーを再作製（\14,364）。ついでに長年使ってきたキーホルダーを旧アイアンマークタイプに換えました。

940に付けたリモコンドアロックは940と一緒に渡してしまったので新たに調達しました。 940では純正品を使いましたが、S90ではToFITのリモコンドアロック46-1877を使いました。 アンサーバックのハザード点滅はオープン時が3回、クローズ時が1回です。電波の到達距離は2、30メートルは楽にあるので使い勝手は良好です。 欠点は2ボタンであることと、リモコンキーが安っぽく、デザインが格好悪いことでしょう。 （2004.8.21）

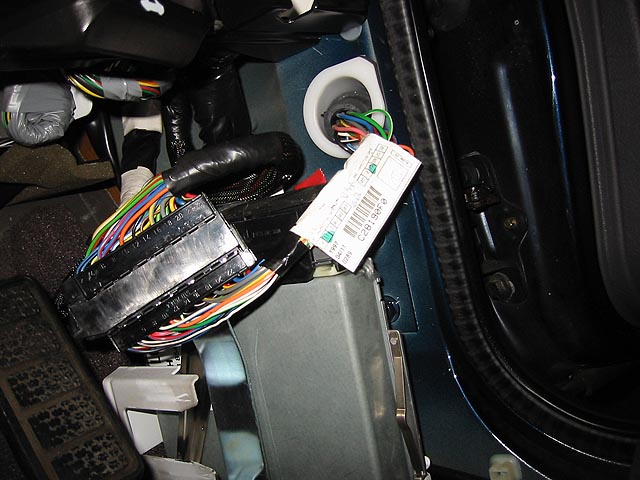

エンジンコンピュータ部 運転席足元のエンジンコントローユニット（エンジンコンピュータ）の上にあるドアハーネスのドア側の配線束（写真では下側）の中から、ハーネスの5番に入っている「赤/白」線と、6番に入っている「赤/青」線を探す。

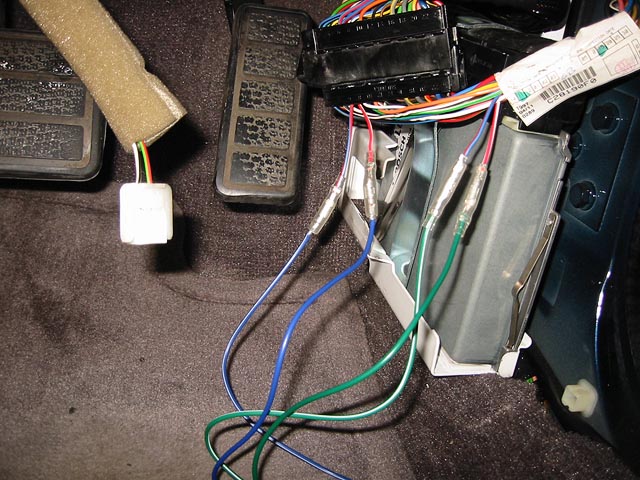

ドアロック本体を結線 見つけた「赤/白」線を切断し、車両側にドアロック本体の「青」線、ドア側に同「緑」線を接続する。 同様に「赤/青」線を切断し、車両側にドアロック本体の「青/白」線、ドア側に同「緑/白」線を接続する。

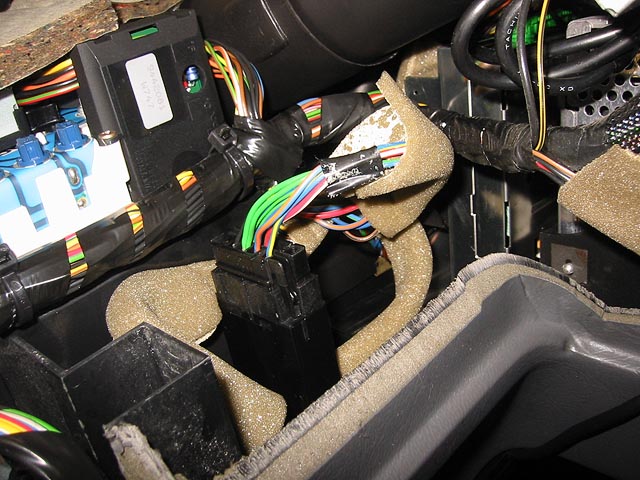

ウインカーケーブル ハザードスイッチの配線束の中から、左ウインカーの「緑」線と、右ウインカーの「緑/青」線を探す。写真左の白と水色のユニットはメーターユニットの燃料計の裏側付近。

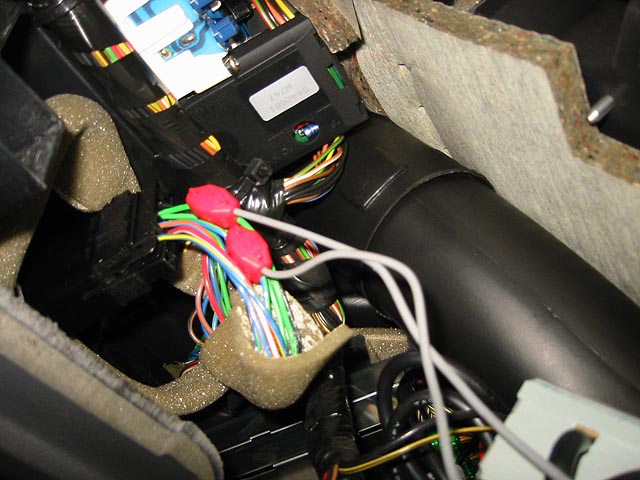

アンサーバック結線 見つけた左右のウインカーケーブル（2本ずつあるがどちらでも良い）に本体の「灰色」線に接続したパラレルダイオード（灰色）の下流側2本をそれぞれ合流させる。

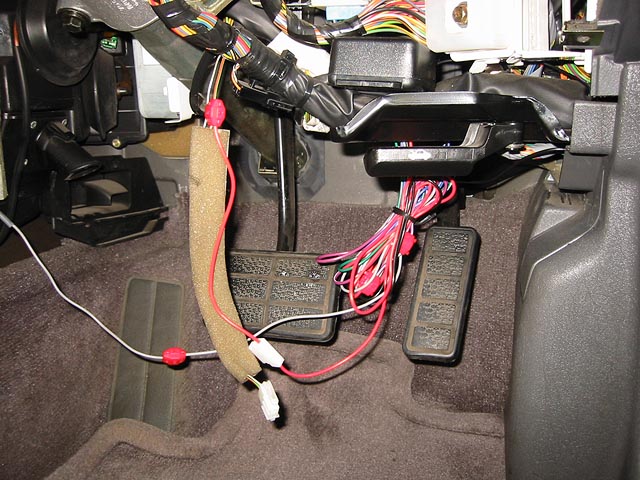

電源及び本体設置 ドアロック本体の電源を取るために「赤」「紫」「紫/白」の線を、フットライトの「赤/緑」線に結線する。 最後に本体の「黒」線を車体にアース（必須）して完了。 本体のケーブルは長さにかなり余裕があるのでカットして軽量化。本体と共にボンネットオープナー上の隙間へ収納。

ボタン表示を改善 リモコンにはOPEN用の「OFF」ボタンと、CLOSE用の「ON」ボタンがあるが判りにくいので、「OFF」ボタンに「○」、「ON」ボタンに「×」を書いたシールを貼る。 超小型の丸型シールは接着付のホワイトフイルムと透明フィルムを2穴のパンチを使って切り出し、重ね合わせて使用。 指の汗で消えることは無い。

製品情報

リモコンドアロック　ToFIT　Model 46-1877　\10,290円（税込み）
スペアリモコン　ToFIT　2,940円（税込み）
ウインカー点滅用ダイオード　ToFIT　\1,890円（税込み）
送料　\1,050円（税込み）
