S90 - レポート

フォグランプの点灯モードには、ハイビーム時に点灯させる日本向けモード、ロービーム時に点灯させる北米向けモード、スモール時に点灯させるEU向けモードがあるようです（Takemaru@945さん推測）。 フォグランプの点灯モードは車検の対象にはなっていないので使い勝手を考えてスモール時にも点灯できるように変更しました。 ここで行っている方法は、山田@960さんのホームページ（リンク/オーナーからリンク）を参考にさせていただきました。（2004.8.20）

日本向けの設定 フォグランプの点灯モードの設定はエンジンルーム内のメインフューズボックスの中で行うことができます。写真の縦向きに差し込まれている水色のパーツが、ハイビーム時に点灯させる日本向けのパーツです。

EU向けの設定 スモール時に点灯させるEU向けには赤色のパーツが用意されているようですが、今回はこれを自作しました。

仕向地設定基盤 3つある平型ソケットの左と中央をショートすると日本向けとなり、中央と右をショートするとEU向けとなります（北米向けは不明）。水色のパーツはEU向けには使えません。

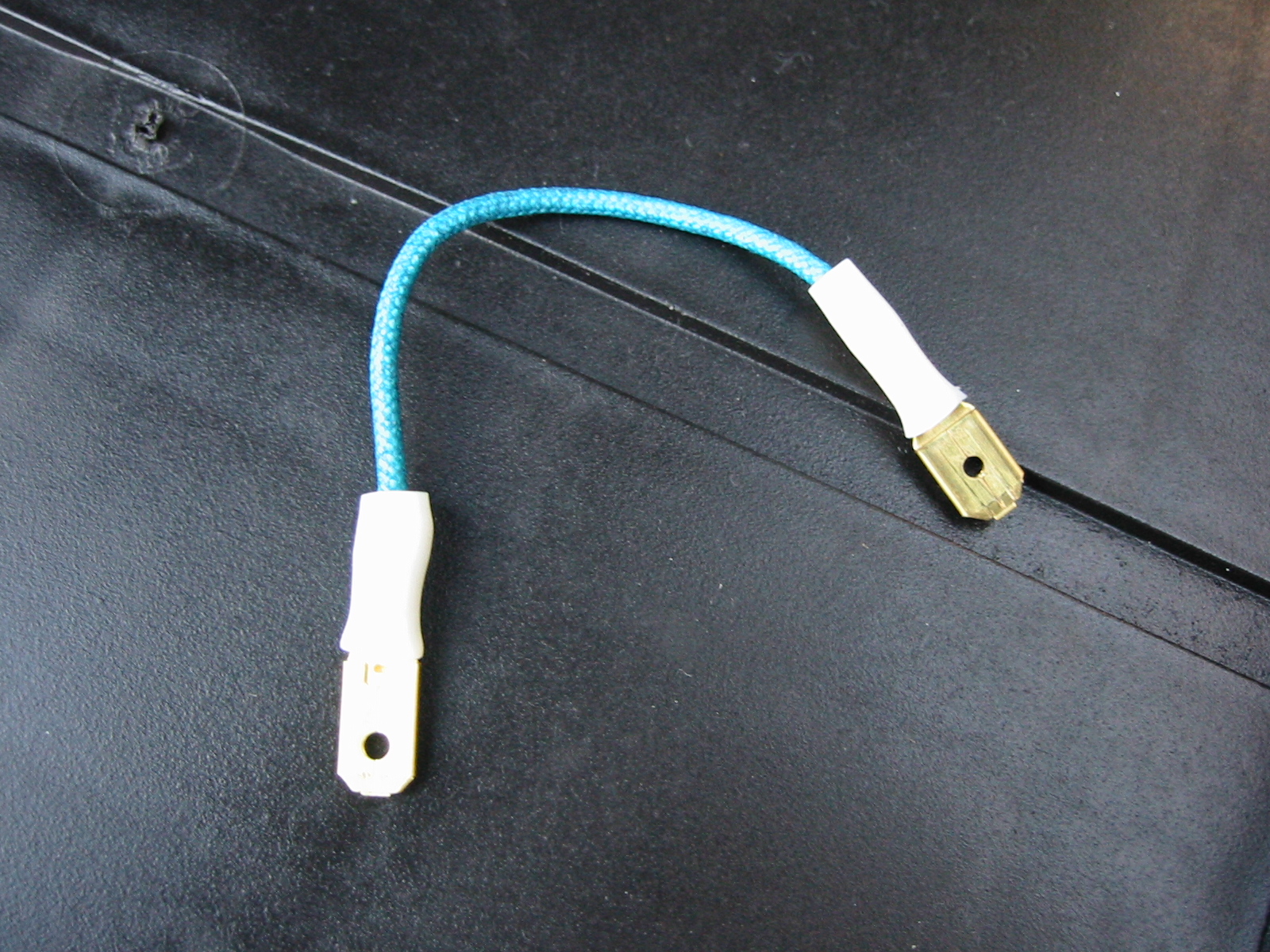

自作ジャンパー 不要になったH3バルブの平型端子付リード線を利用してジャンパーを自作。

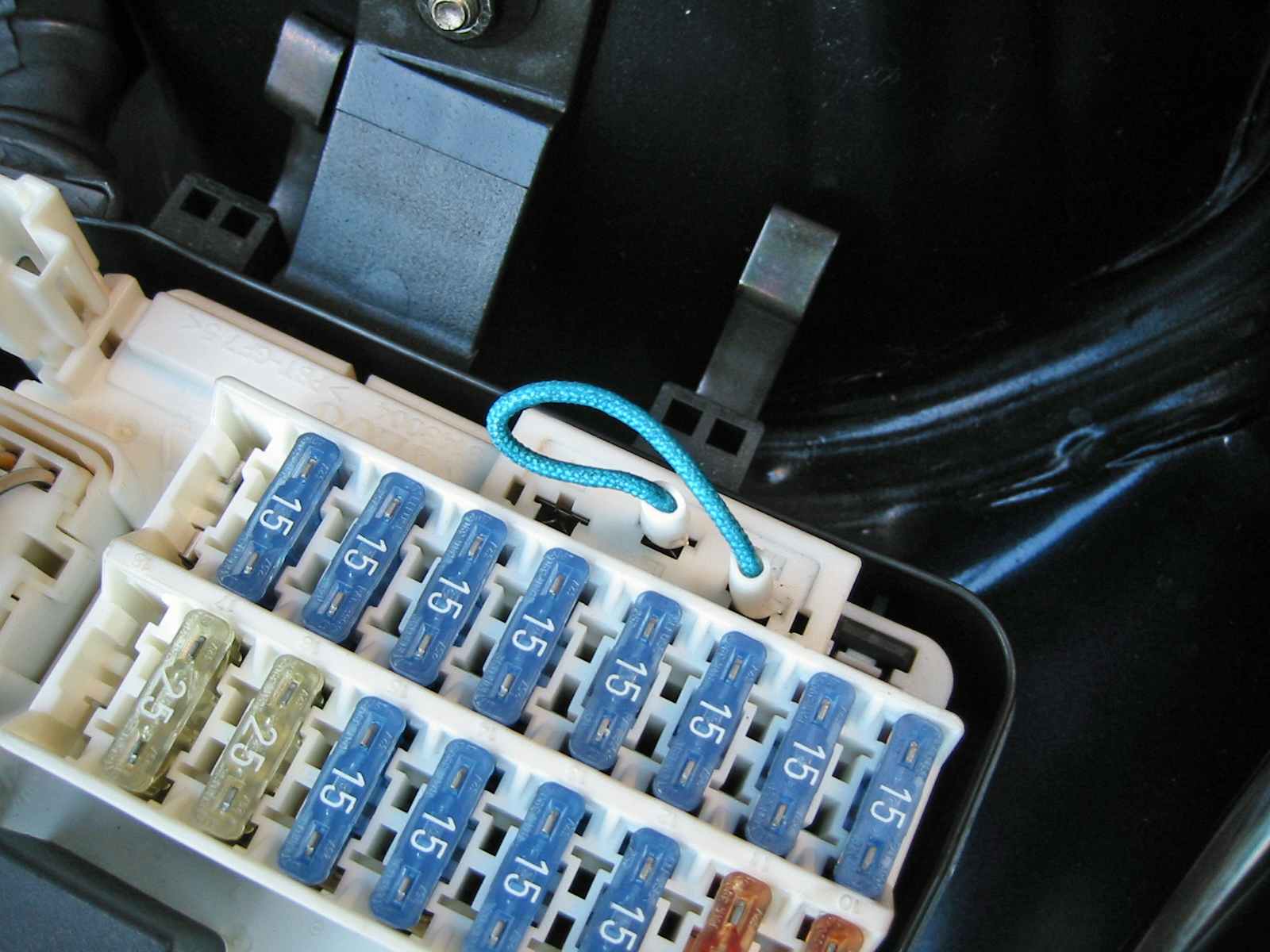

EU向けに変更 自作したジャンパーを中央と右に挿し込んでEU向けに設定を変更。

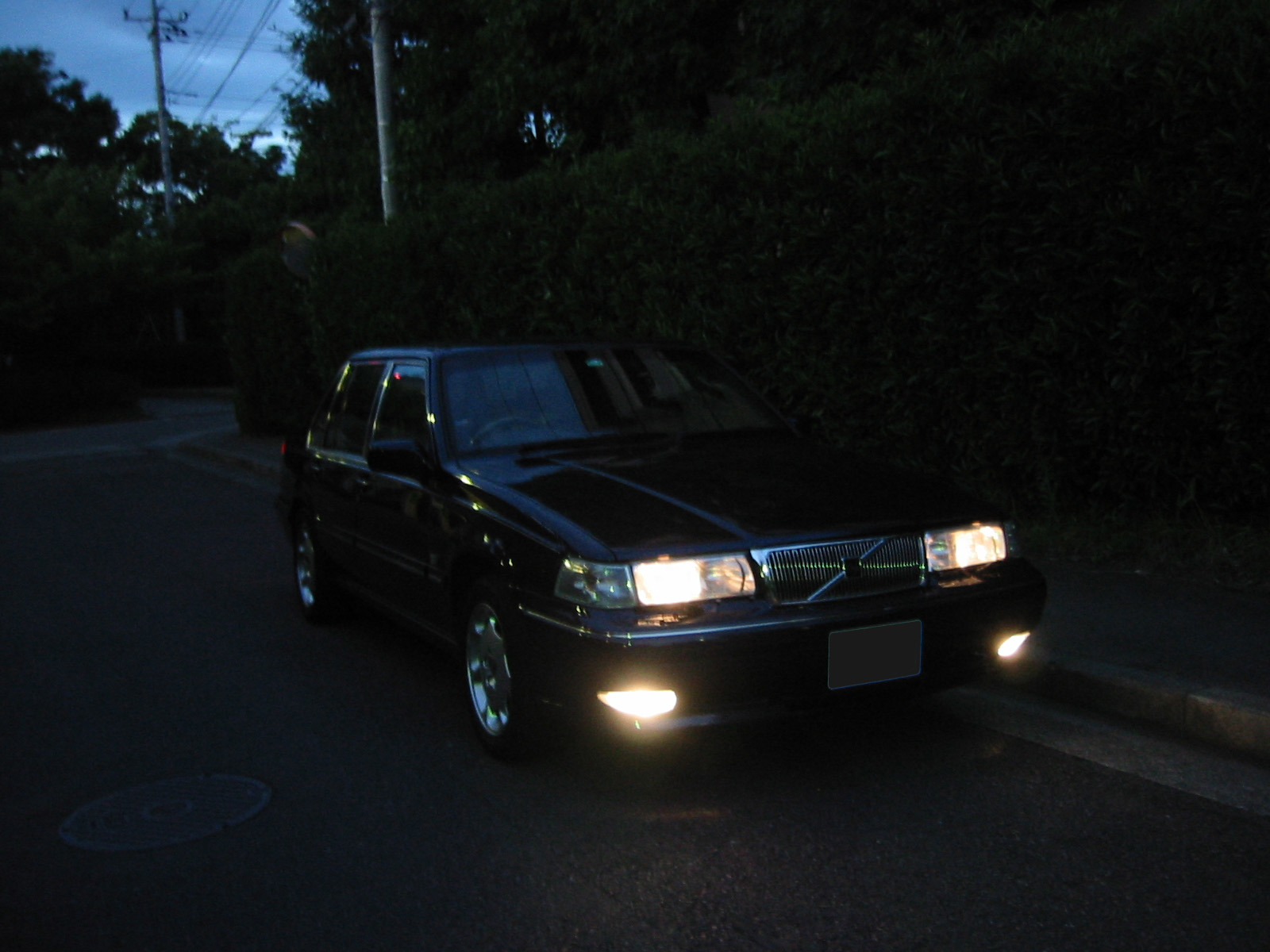

スモール時点灯状態 スモール時に点灯している状態。これにより、トンネル内の走行などで路肩がよく把握できるようになり、安全性が極めて高くなりました。

---
